Fichte - Leimholz in 30mm Stärke soll für den "Körper" dienen
Fichte - Leimholz in 30mm Stärke soll für den "Körper" dienen

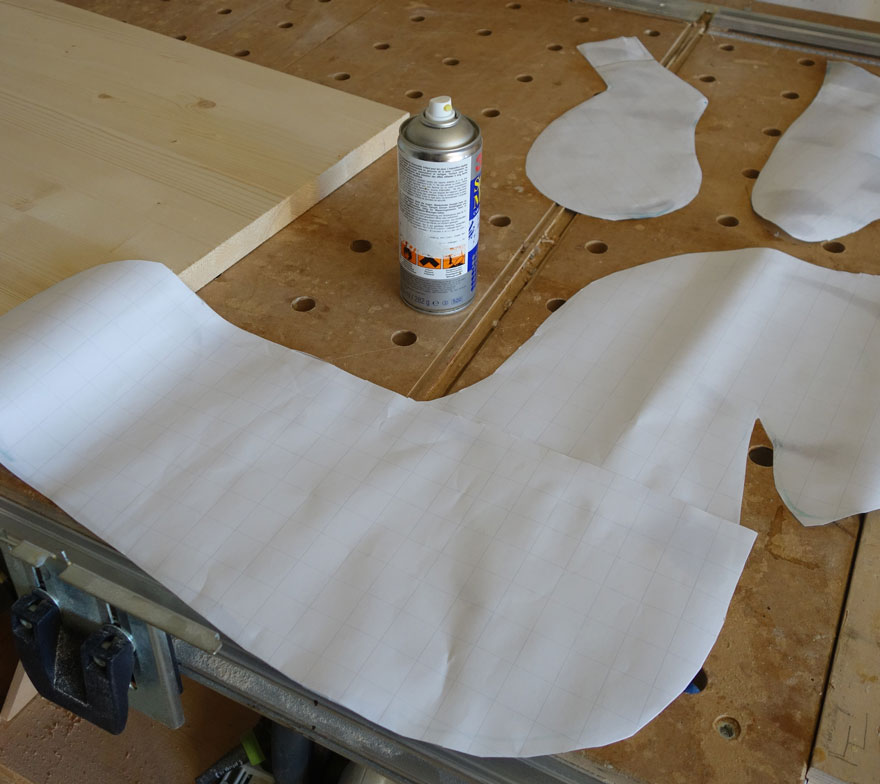

Mittels Sprühkleber die ausgeschnitten Teile auf der Rückseite benetzen.
Mittels Sprühkleber die ausgeschnitten Teile auf der Rückseite benetzen.
Ganz wichtig bei einem Sprühkleber ist es, dass nach dem Aufsprühen sich die Lösungsmittel verflüchtigen. Sprich, ein paar Minuten muss vor dem Aufbringen gewartet werden. Damit ist dann auch gewährleistet, dass das Papier rückstandsfrei wieder abgenommen werden kann.
Fertig aufgeklebte Schablonen
Fertig aufgeklebte Schablonen
Mann beachte, dass nur ein Vorder- und ein Hinterfuß ausgeschnitten wird. Das zweite Paar soll dann später vom Ersten live abgezeichnet werden.

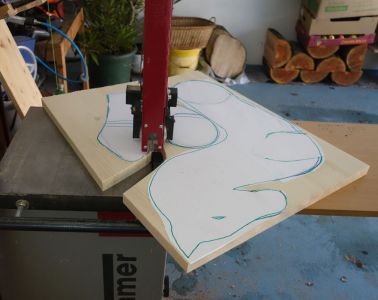

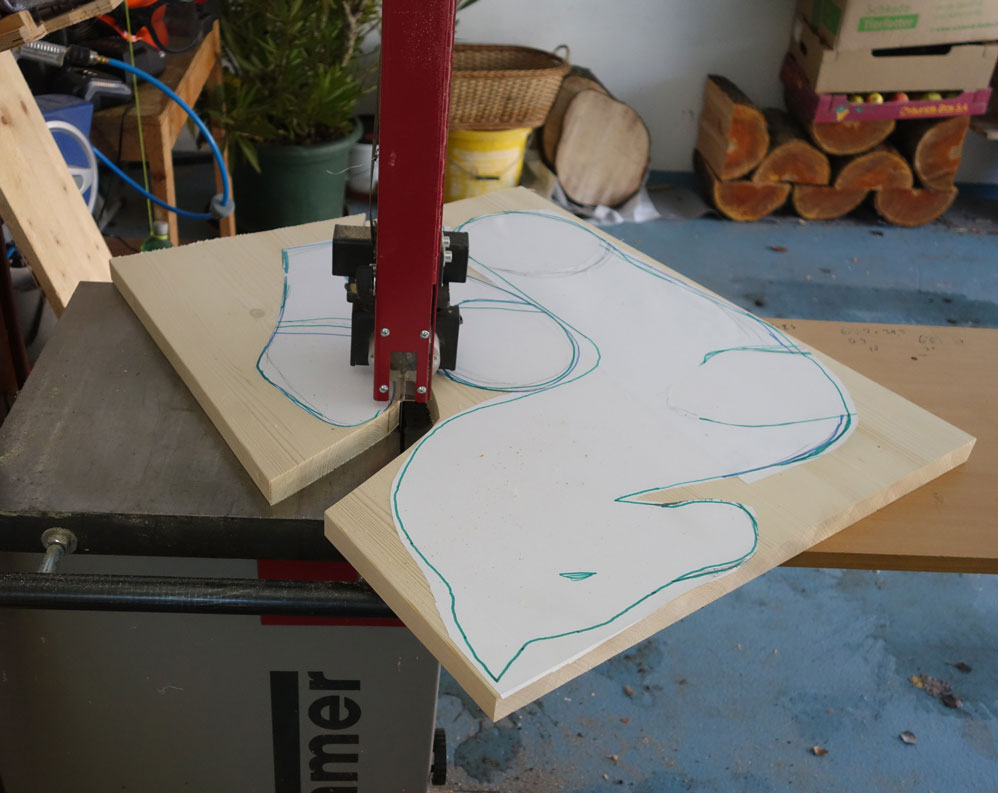

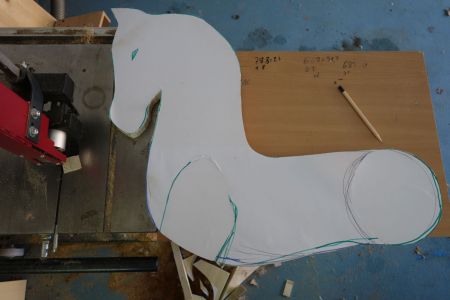

6mm breites Band an der Bandsäge dient zum Ausschneiden
6mm breites Band an der Bandsäge dient zum Ausschneiden

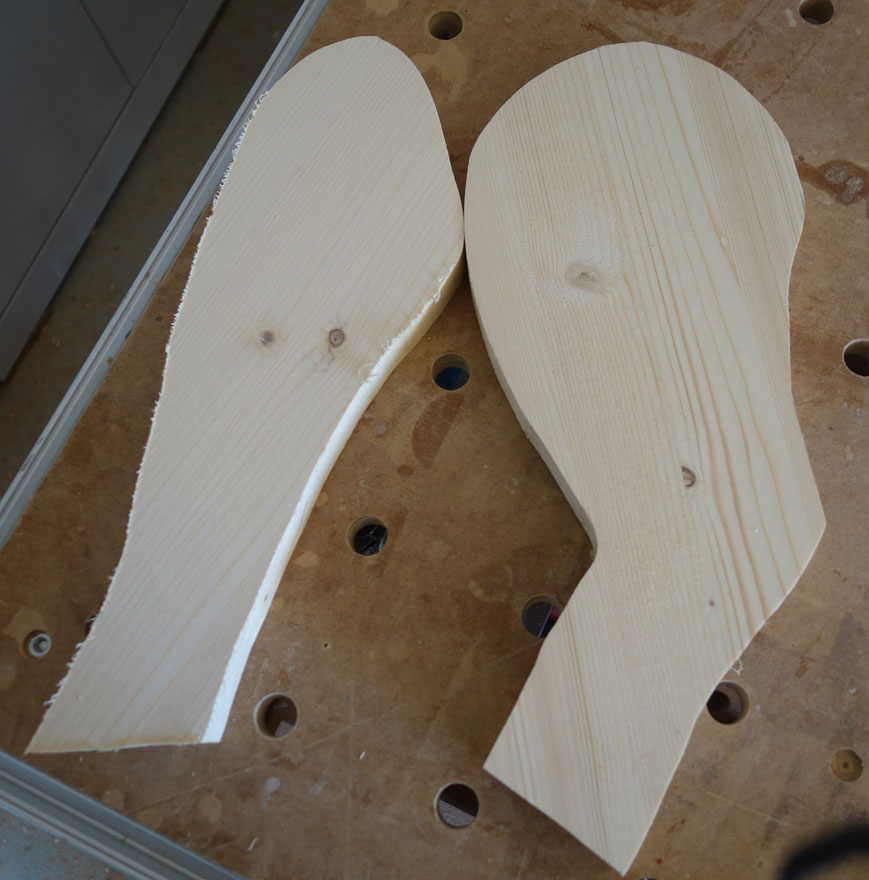

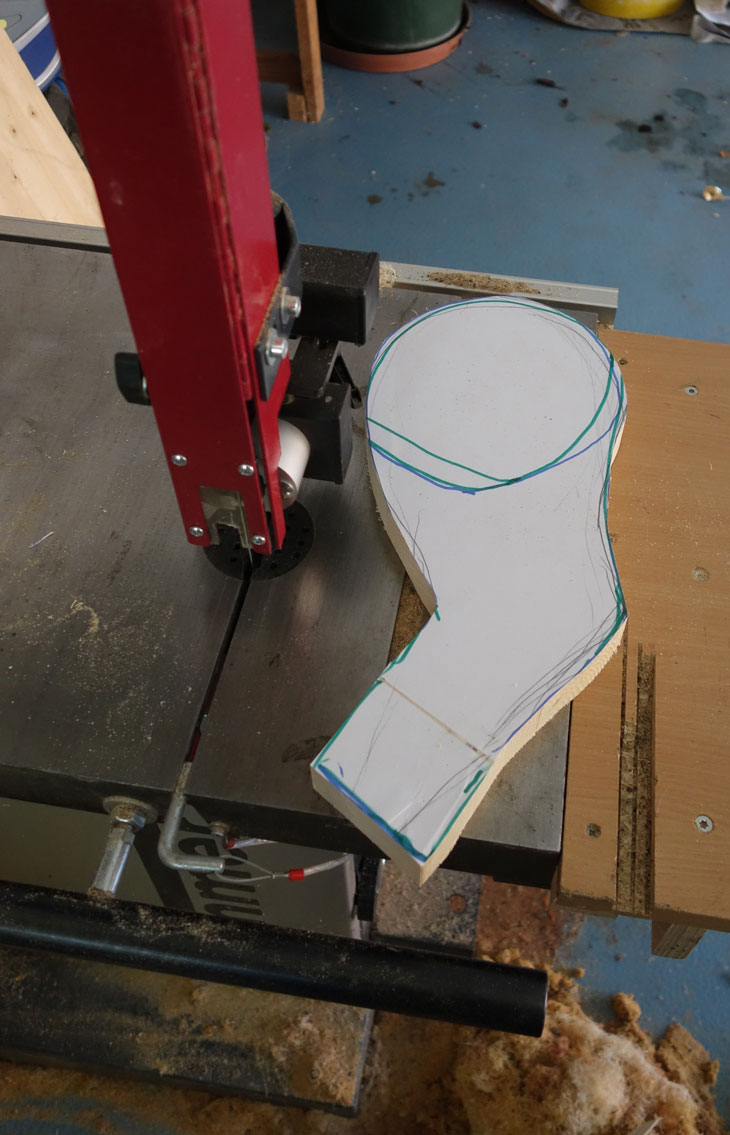

Ausgeschnittener Fuß
Fertig ausgeschnittener Körper
Fertig ausgeschnittener Körper
Zweites ausgeschnittene Paar an Vorder- und Hinterfüße, welches vom ersten Paar abkopiert wurde
Zweites ausgeschnittene Paar an Vorder- und Hinterfüße, welches vom ersten Paar abkopiert wurde
Der 60mm starke Ahornpfosten dient als Rohling für die Kufen
Der 60mm starke Ahornpfosten dient als Rohling für die Kufen

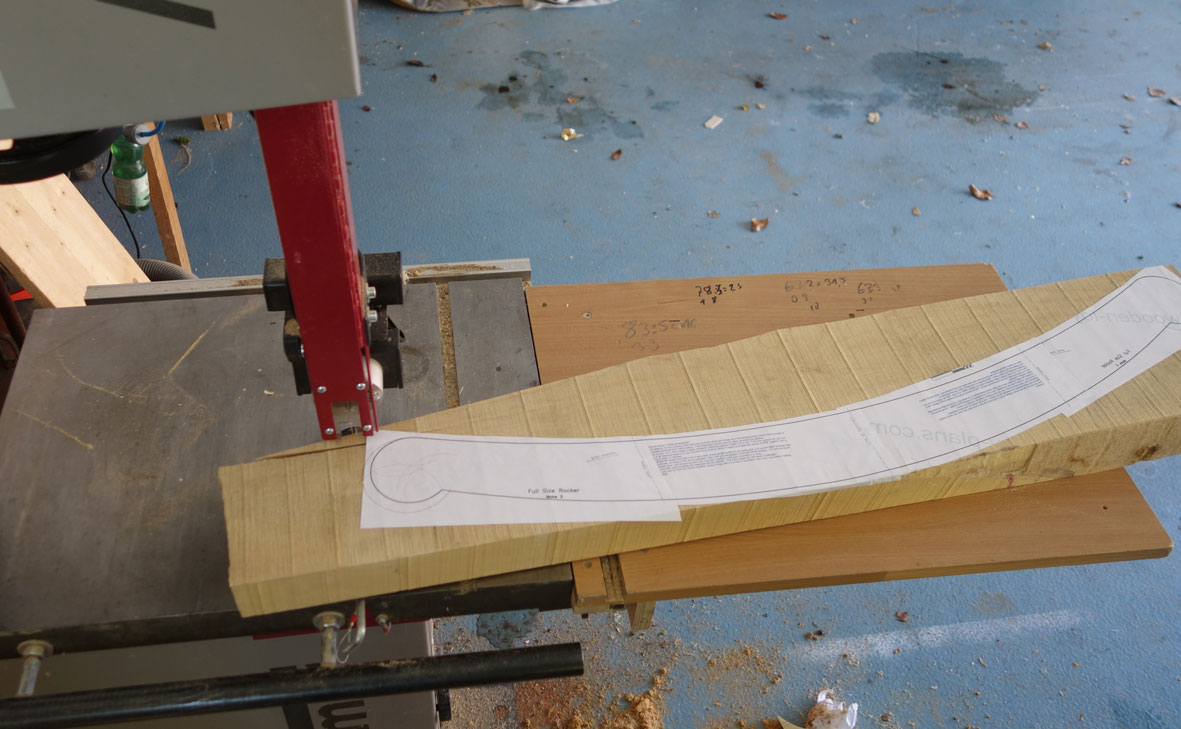

Ausschneiden der 1Meter langen Kufe von einem 60mm starken Ahornrohling
Ausschneiden der 1Meter langen Kufe von einem 60mm starken Ahornrohling

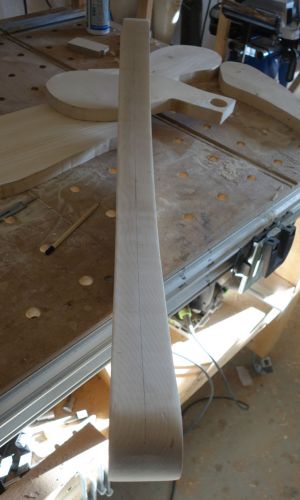

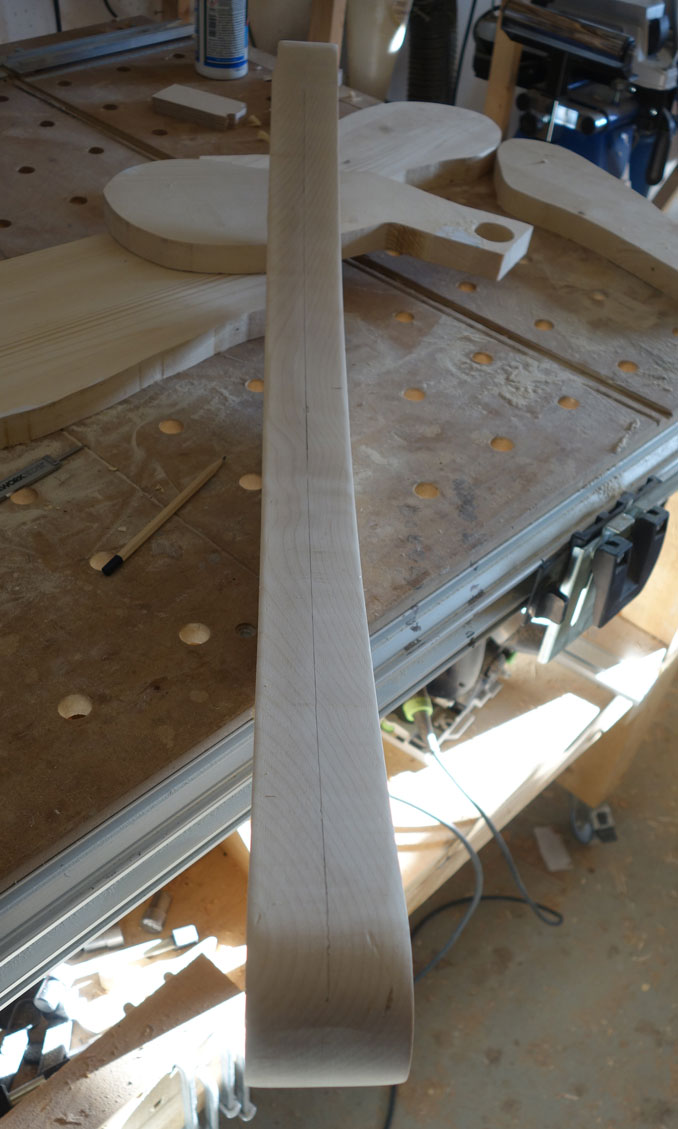

Damit beide Kuven absolut gleich sind, werden sie vor dem Aufteilen fein geschliffen
Damit beide Kuven absolut gleich sind, werden sie vor dem Aufteilen fein geschliffen
Damit das spätere Aufteilen auch gut gelingt, werden beide Seiten noch gehobelt
Damit das spätere Aufteilen auch gut gelingt, werden beide Seiten noch gehobelt

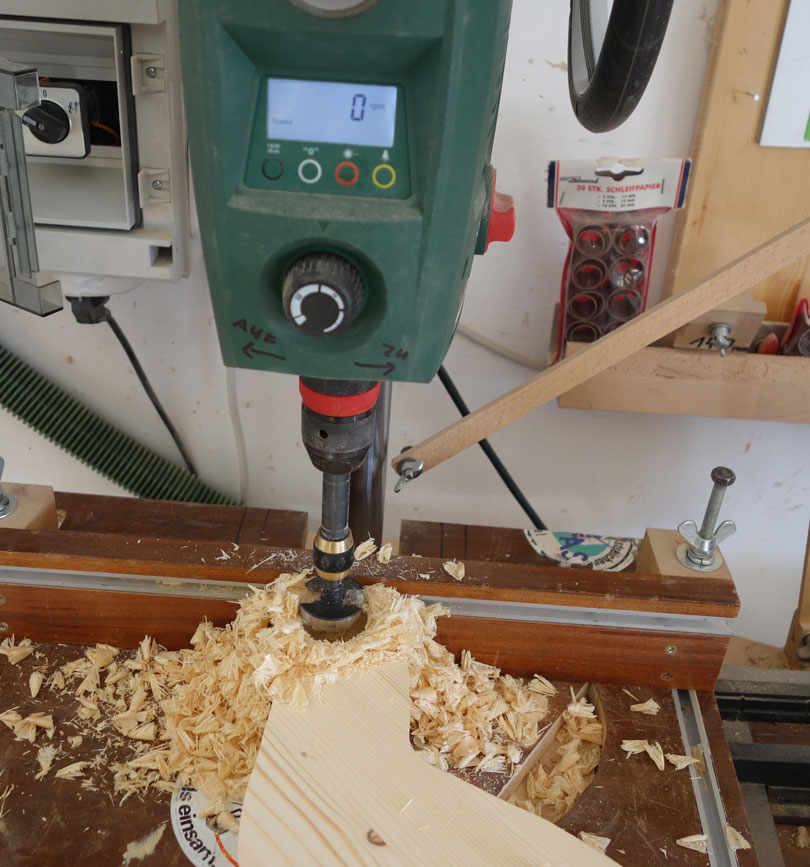

40mm Loch an den Füßen gebohrt.
40mm Loch an den Füßen gebohrt.
Die Verbindung zwischen Kuven und Füßen erfolgt über einen 40mm starken Buche-Rundstab

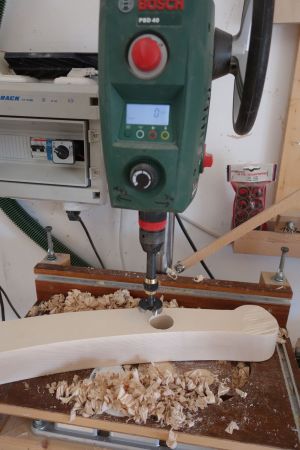

Ebenso ein 40mm Loch in den Kufen gebohrt, noch bevor die Kufen aufgeteilt werden, damit eine absolut gleich Löcherpositionierung gewährleistet ist.
Ebenso ein 40mm Loch in den Kufen gebohrt, noch bevor die Kufen aufgeteilt werden, damit eine absolut gleich Löcherpositionierung gewährleistet ist.
Die Verbindung zwischen Kuven und Füßen erfolgt über einen 40mm starken Buche-Rundstab.
Mittels Lochlinieal wurde die Mitte für das Aufteilen angezeichnet
Mittels Lochlinieal wurde die Mitte für das Aufteilen angezeichnet

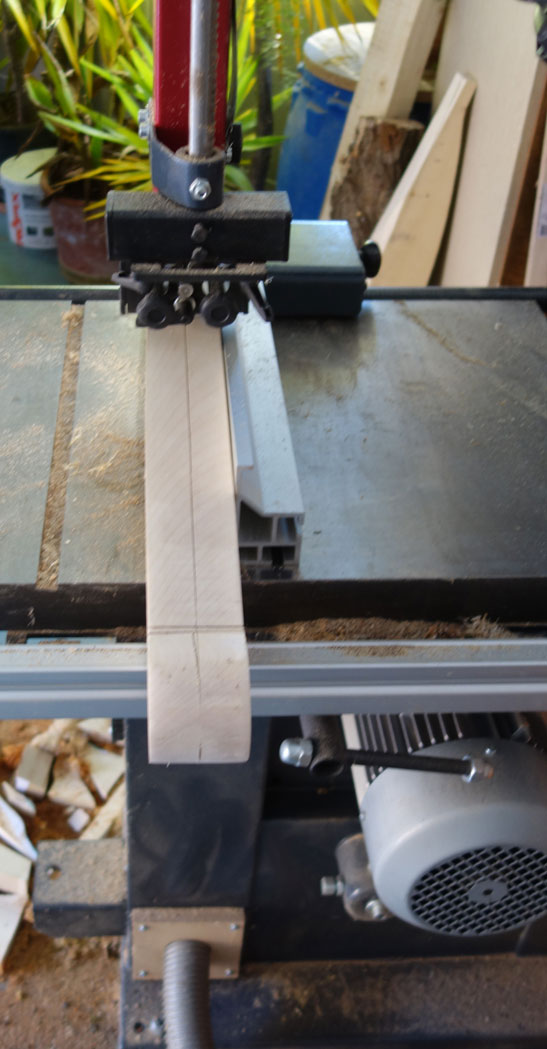

Auftrennen der Ahornkufen an der Bandsäge
Auftrennen der Ahornkufen an der Bandsäge

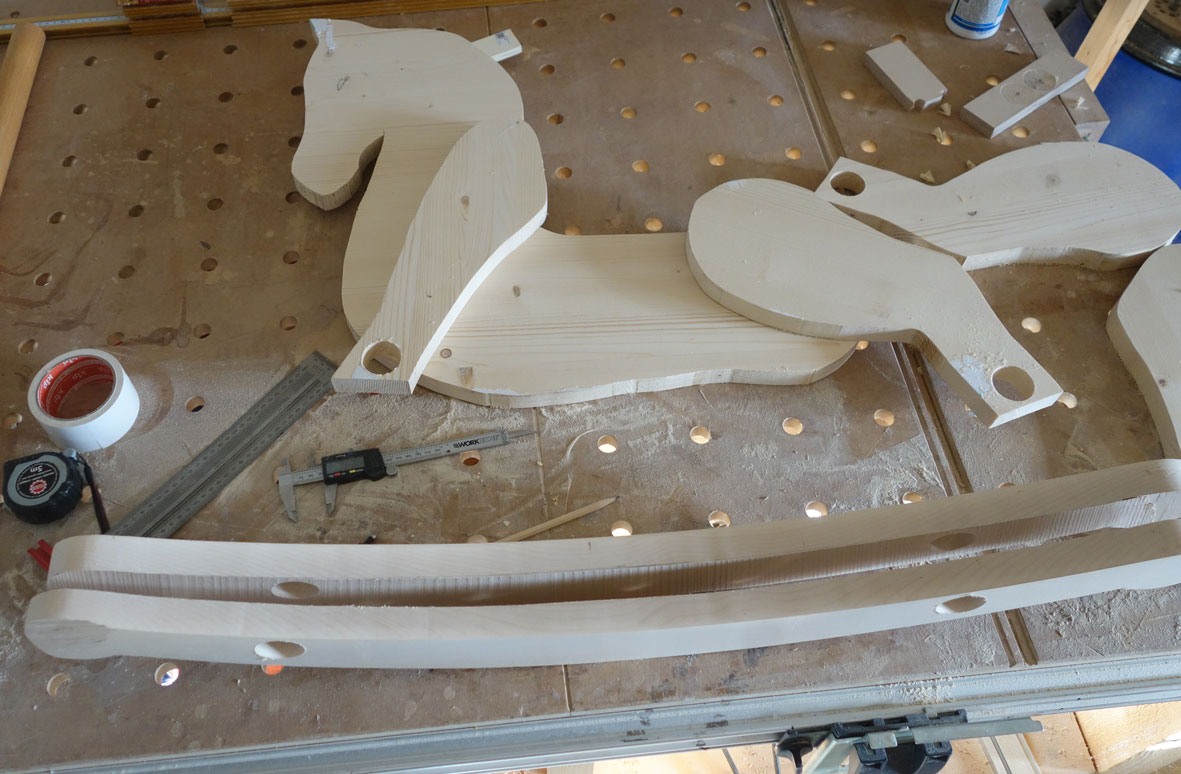

Teileübersicht

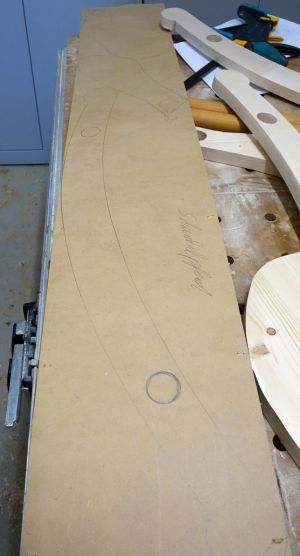

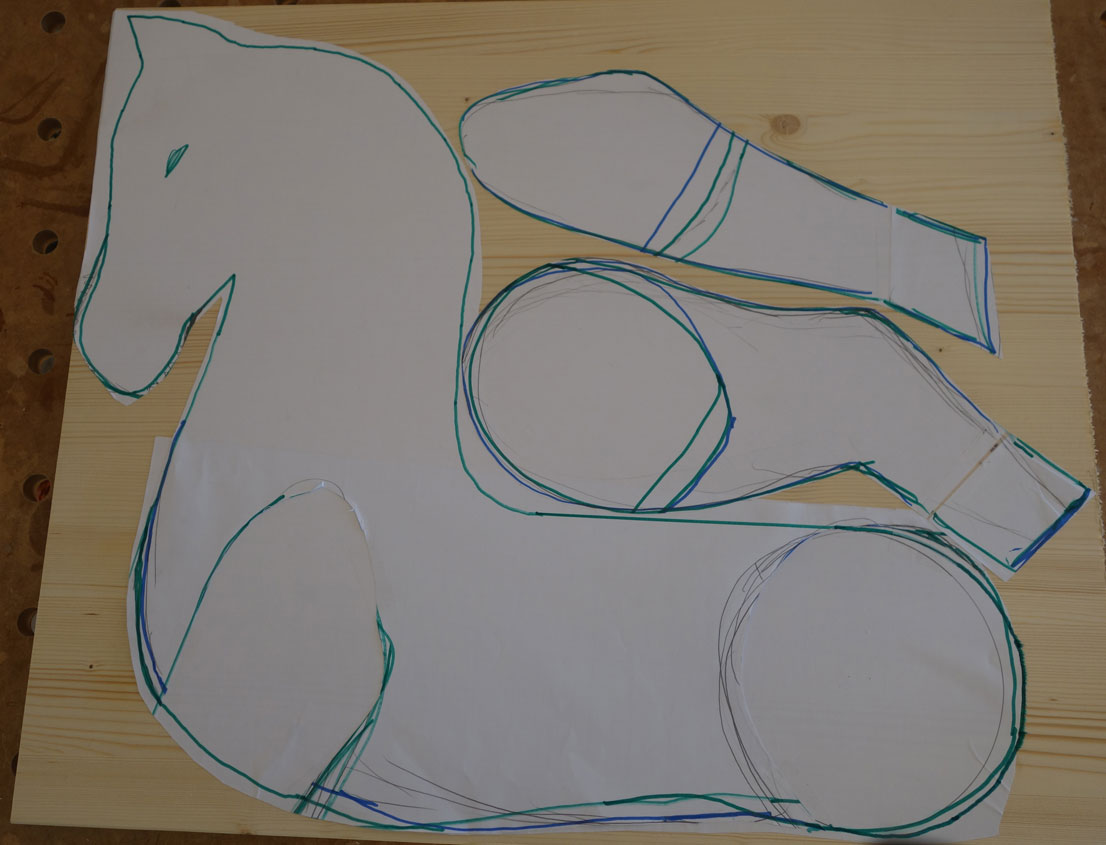

Für eventuell spätere Nachproduktionen, wurden die Umrisse der Teile festgehalten
Für eventuell spätere Nachproduktionen, wurden die Umrisse der Teile festgehalten

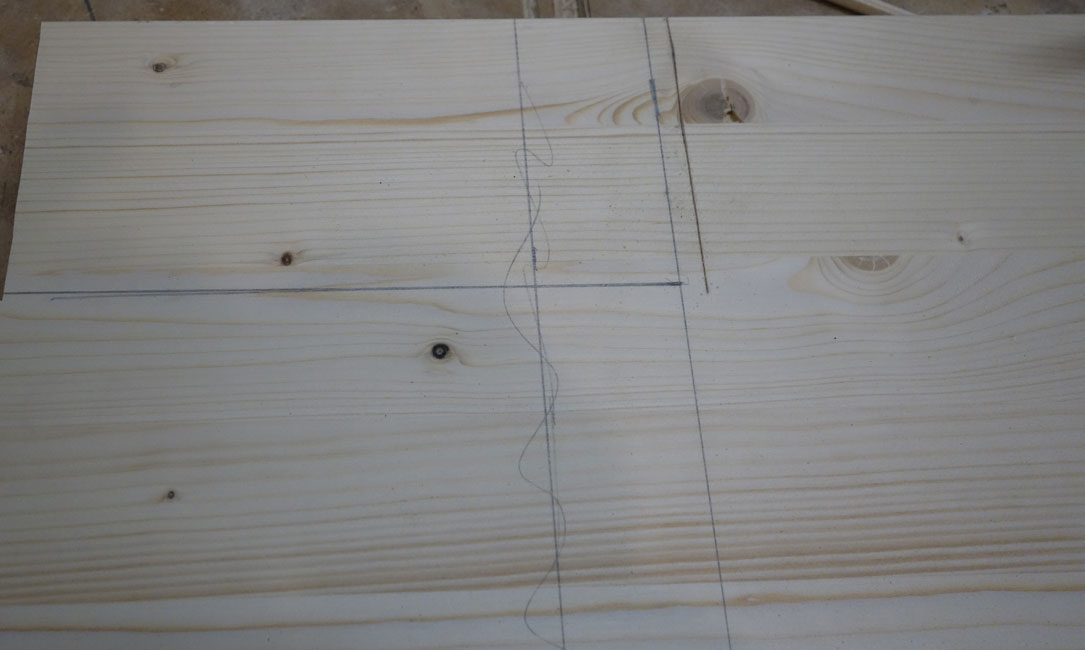

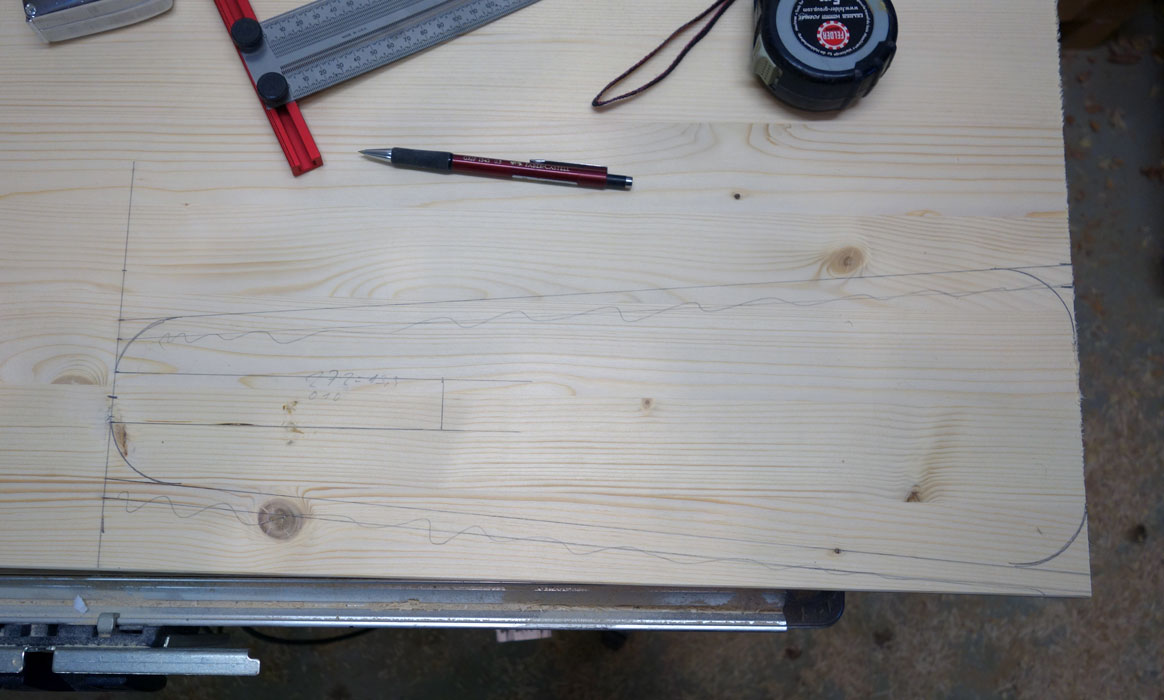

Aufzeichnen der Sitzfläche
Aufzeichnen der Sitzfläche

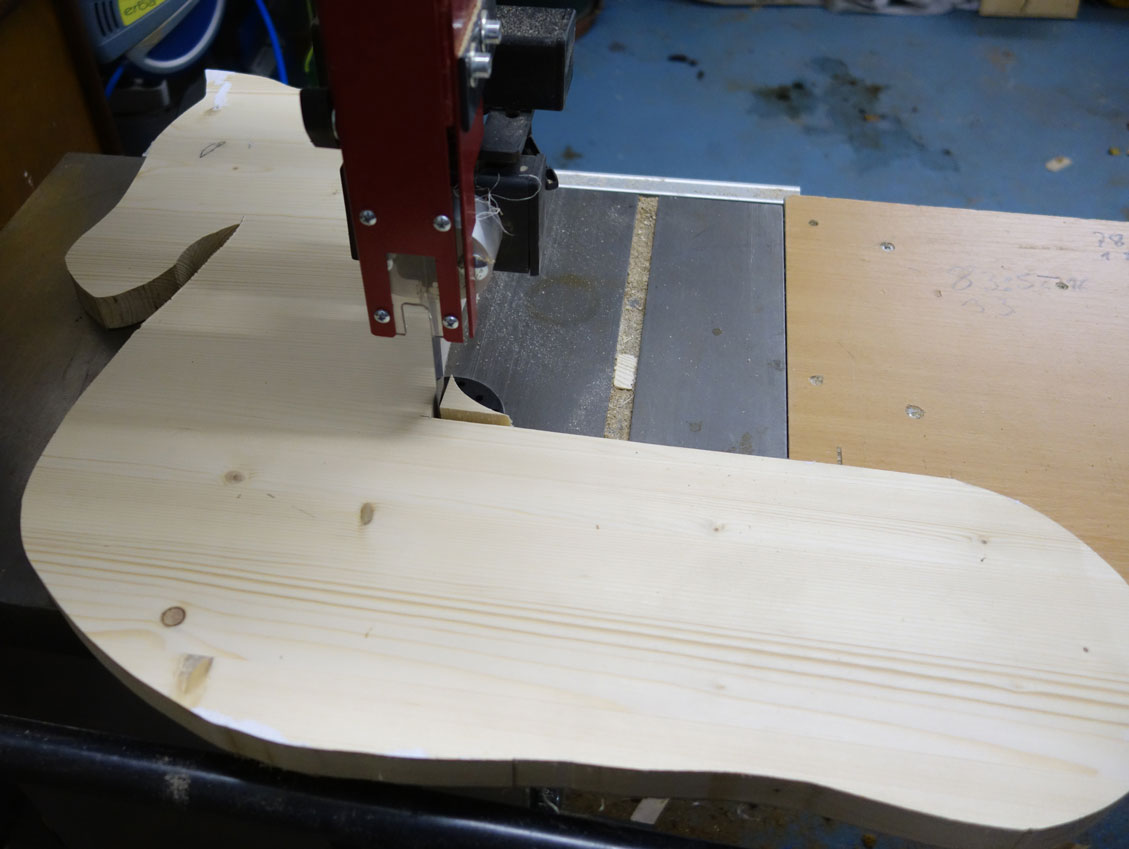

Aussägen der Sitzfläche erfolgt wiederum mit der Bandsäge
Aussägen der Sitzfläche erfolgt wiederum mit der Bandsäge

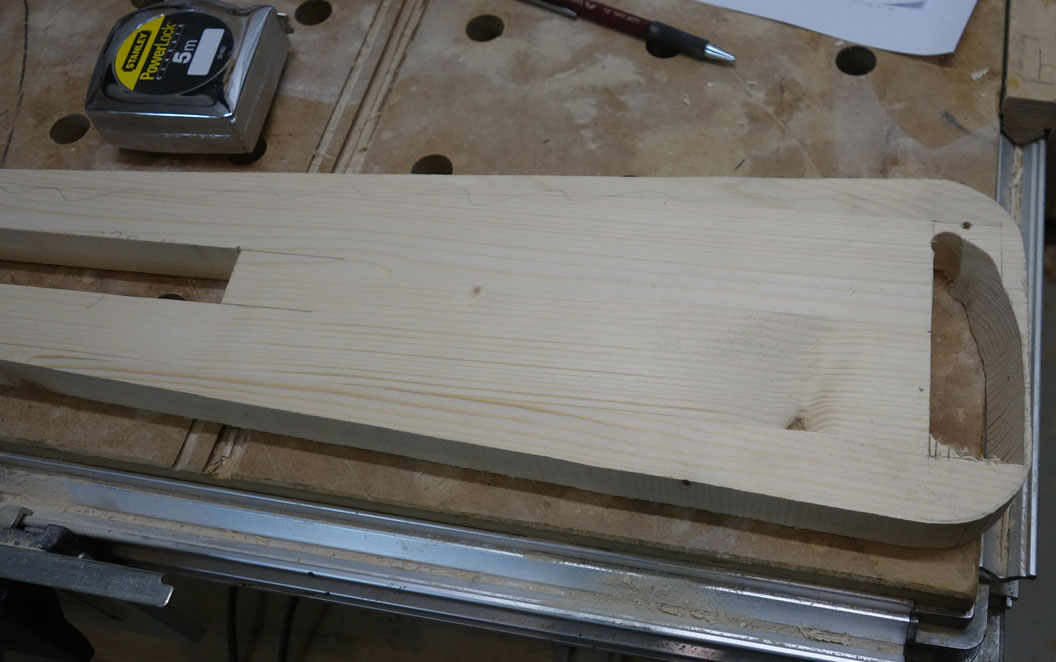

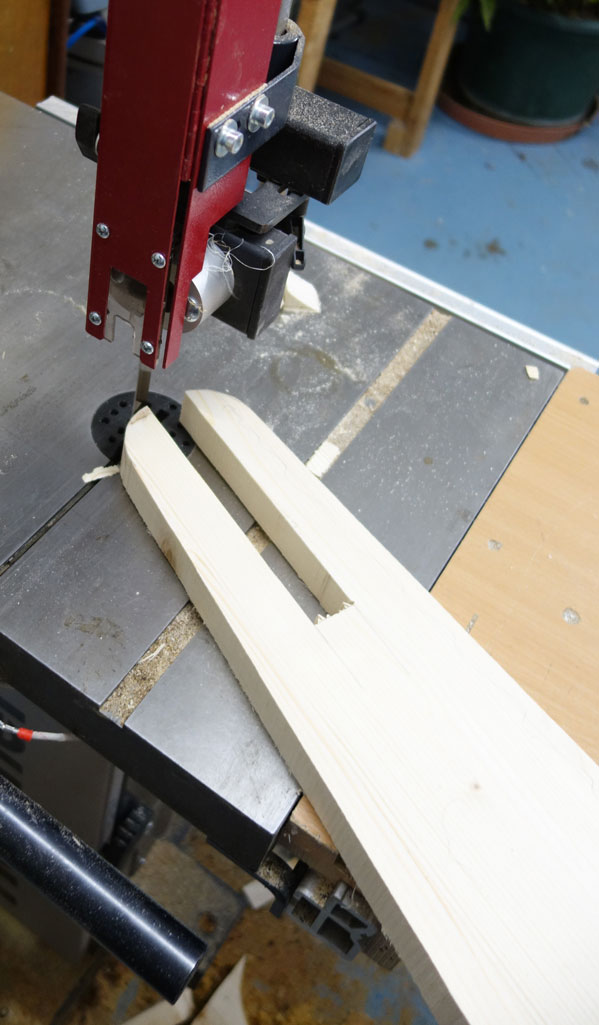

Damit die Sitzfläche auch perfekt passt, ist noch der "Nacken" rechteckig auszuschneiden
Damit die Sitzfläche auch perfekt passt, ist noch der "Nacken" rechteckig auszuschneiden

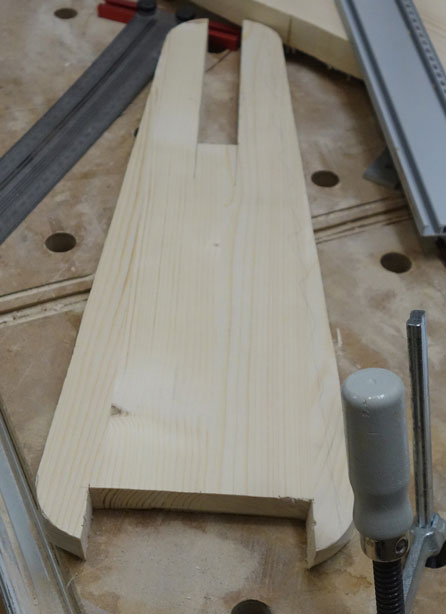

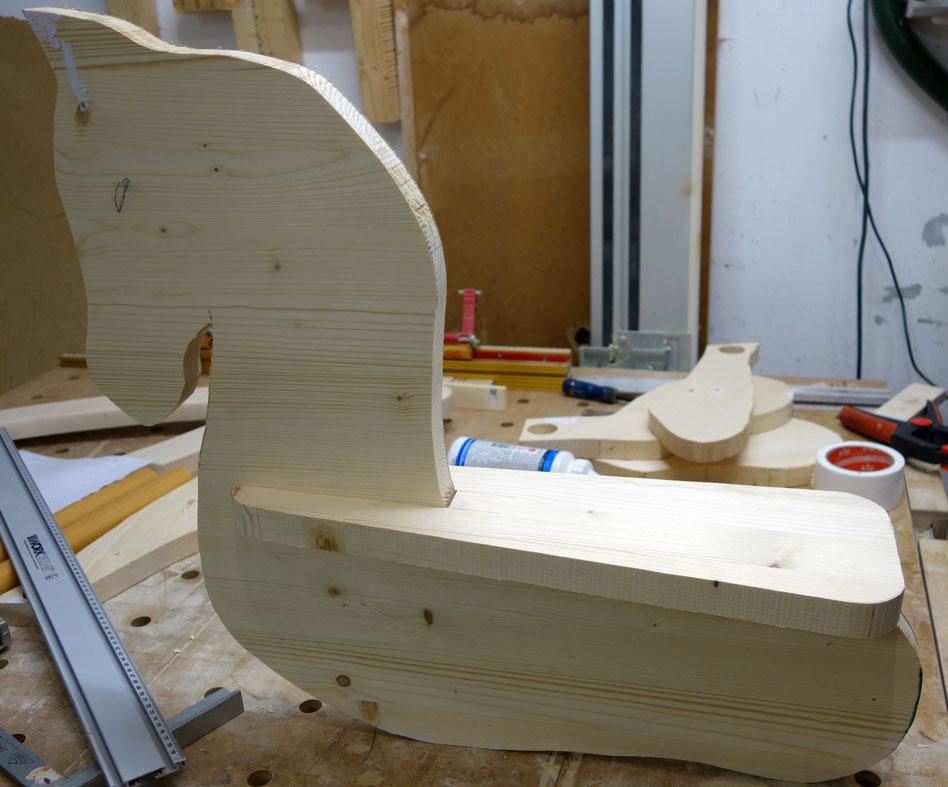

Passprobe der Sitzfläche --> Schaut ja schon gut aus :)
Passprobe der Sitzfläche --> Schaut ja schon gut aus :)
Die Rückenlehnen sollen in einer 75° Neigung angebracht werden, deshalb wurde der Tisch der Dekupiersäge entsprechend verstellt.
Die Rückenlehnen sollen in einer 75° Neigung angebracht werden, deshalb wurde der Tisch der Dekupiersäge entsprechend verstellt.
Shitt!!! Das Loch wurde leider viel zu groß :(
Shitt!!! Das Loch wurde leider viel zu groß :(
Nun aus der Not eine Tugend gemacht und das zu große Loch durch das Entfernen des hinteren Steges korrigiert.
Nun aus der Not eine Tugend gemacht und das zu große Loch durch das Entfernen des hinteren Steges korrigiert.

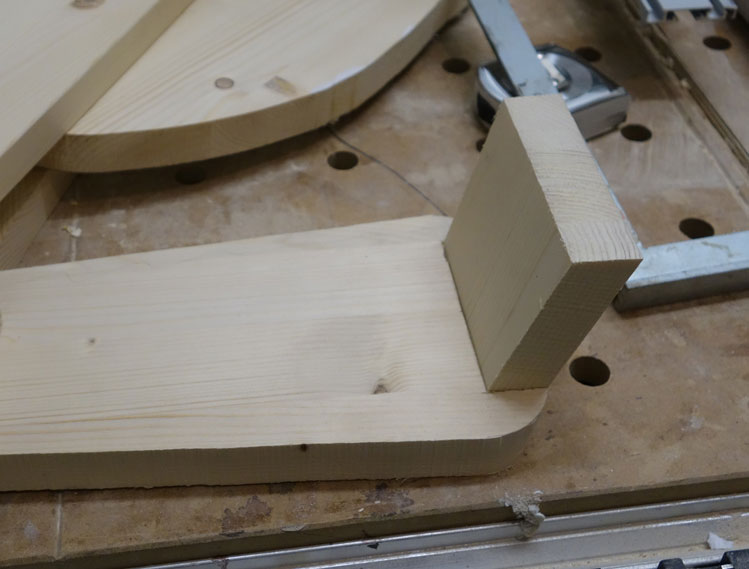

Passprobe für die kleine Rückenlehne
Passprobe für die kleine Rückenlehne

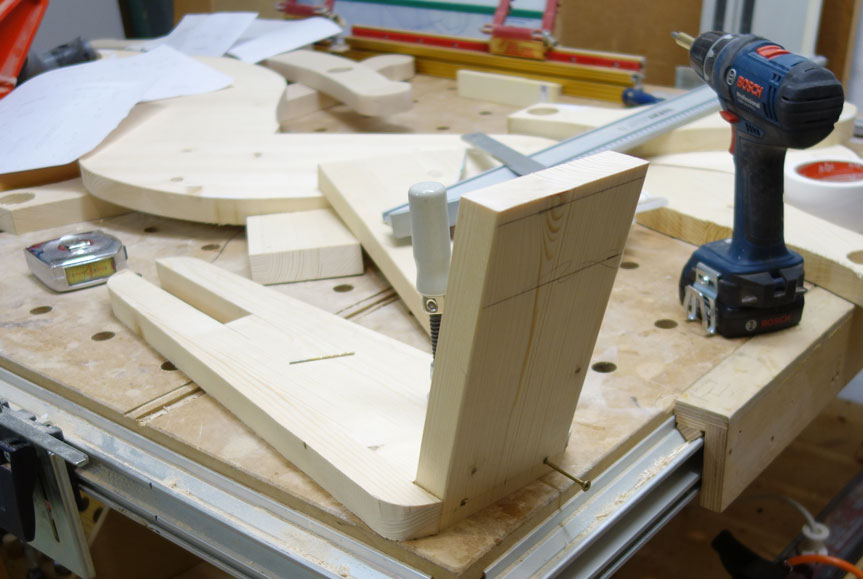

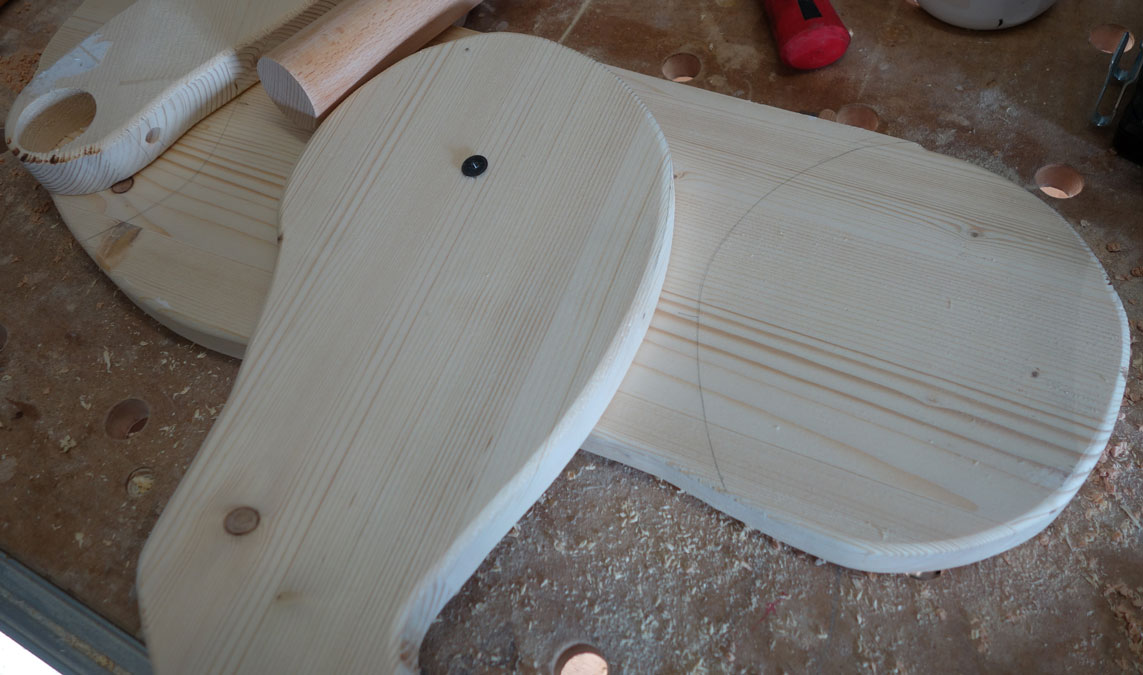

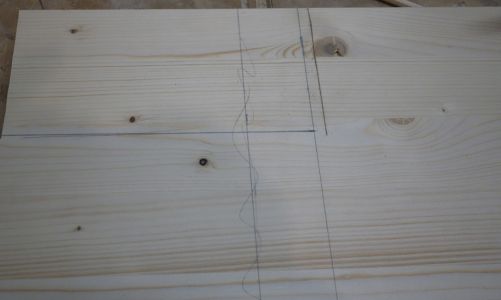

Große Rückenlehne aufgezeichnet
Große Rückenlehne aufgezeichnet

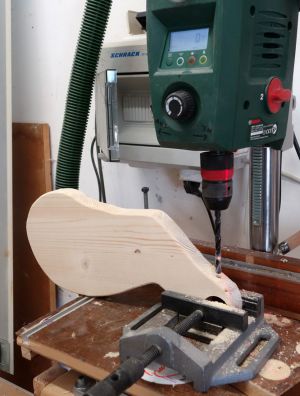

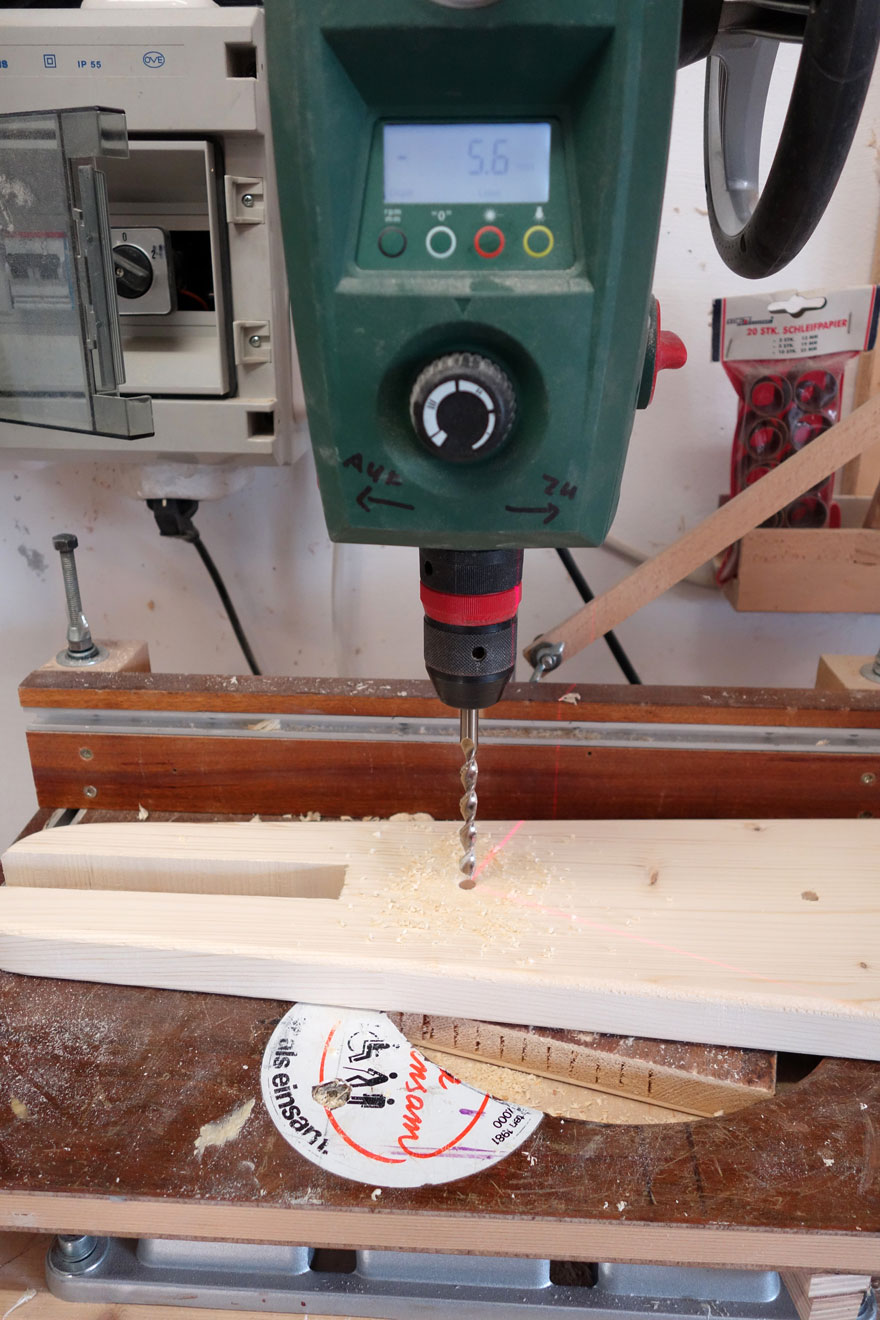

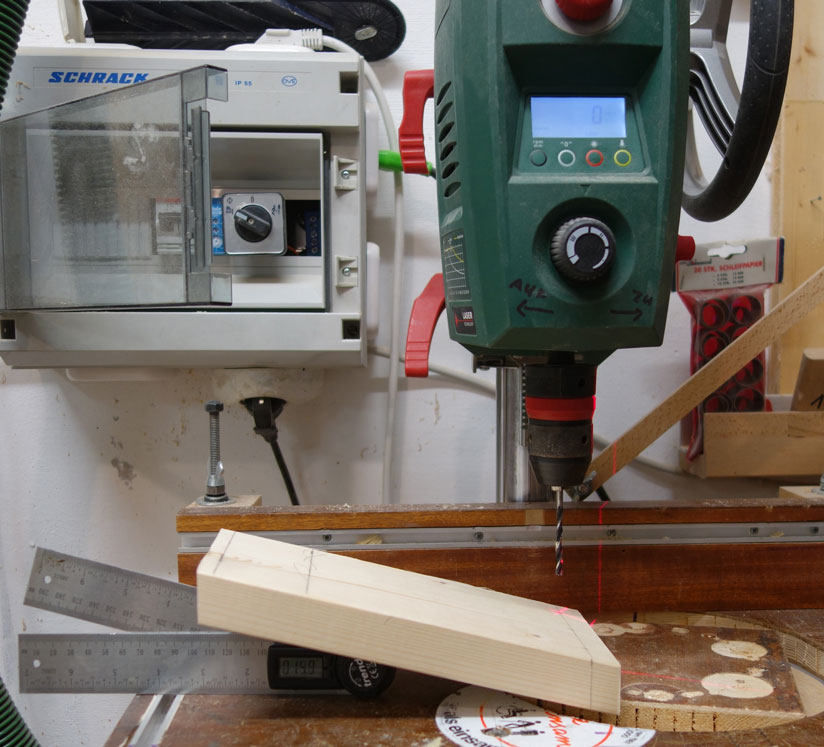

Führungslöcher an der großen Rückenlehne angebracht.
Führungslöcher an der großen Rückenlehne angebracht.
Die Rückenlehnen sollen später mit zwei Holzschrauben, ohne Leim, fixiert werden, damit diese austauschbar bleiben

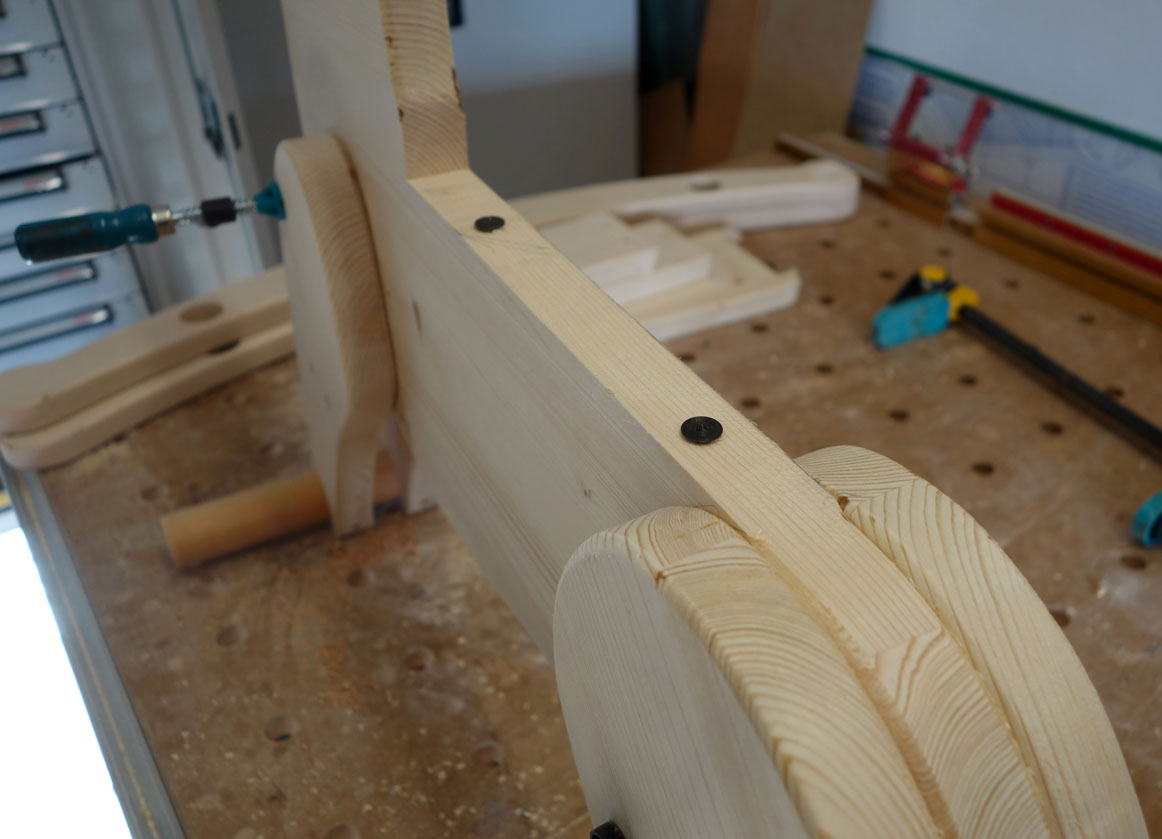

Große Rückenlehne angeschraubt
Große Rückenlehne angeschraubt

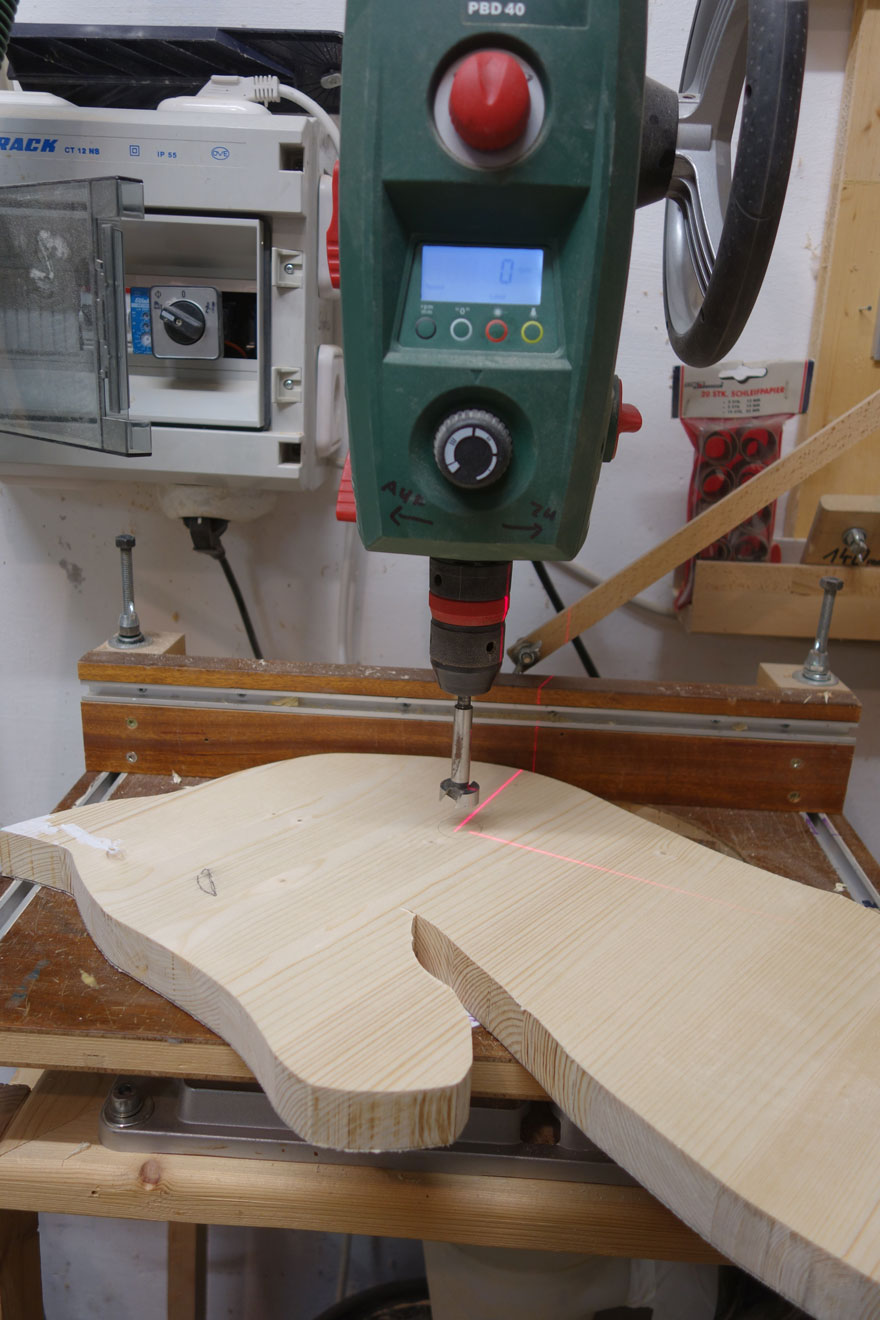

20mm Loch für die spätere Haltestange gebohrt.
20mm Loch für die spätere Haltestange gebohrt.
Das Schaukelpferd soll auch mit einem Auge versehen werden :)
Das Schaukelpferd soll auch mit einem Auge versehen werden :)
Nun die Teile an der Oberfläche und an den Kanten vor dem Zusammenbau fein geschliffen
Nun die Teile an der Oberfläche und an den Kanten vor dem Zusammenbau fein geschliffen

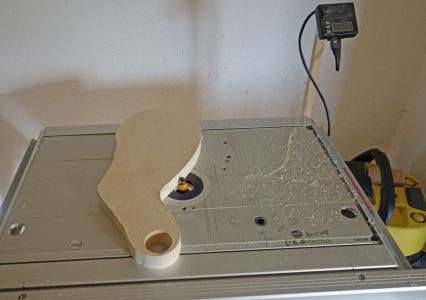

Abrunden der Teile
Loch für späteren Holzdübel zwecks Fixierung gebohrt
Loch für späteren Holzdübel zwecks Fixierung gebohrt

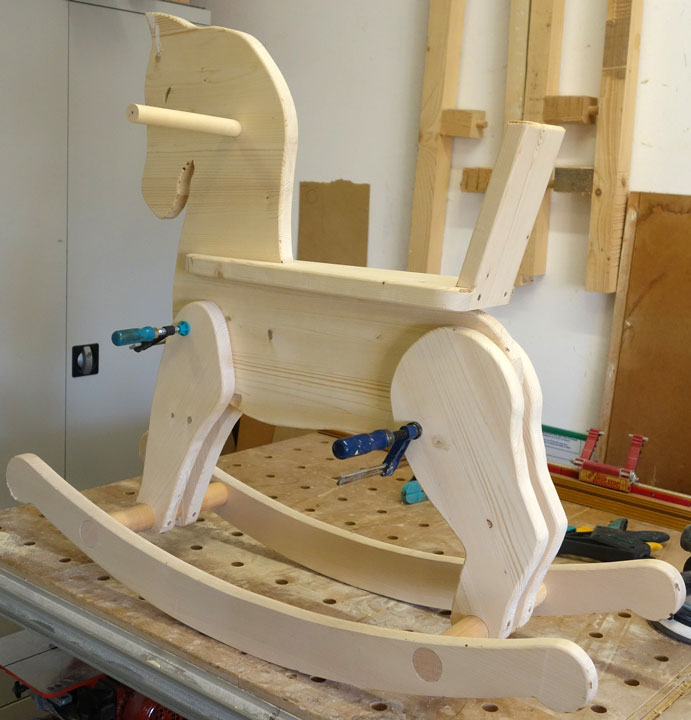

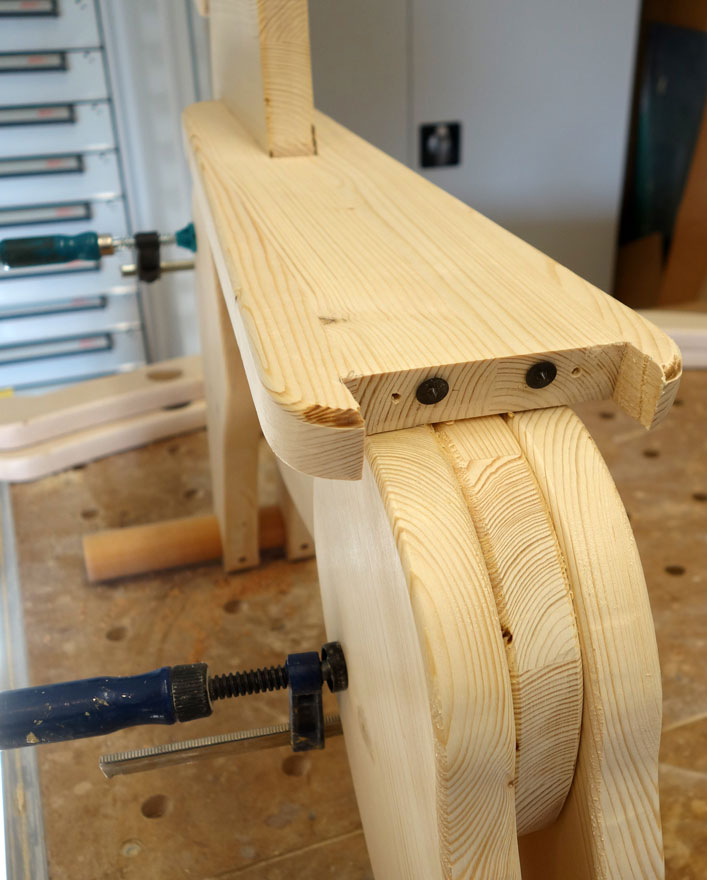

Erster Trockenzusammenbau
Erster Trockenzusammenbau

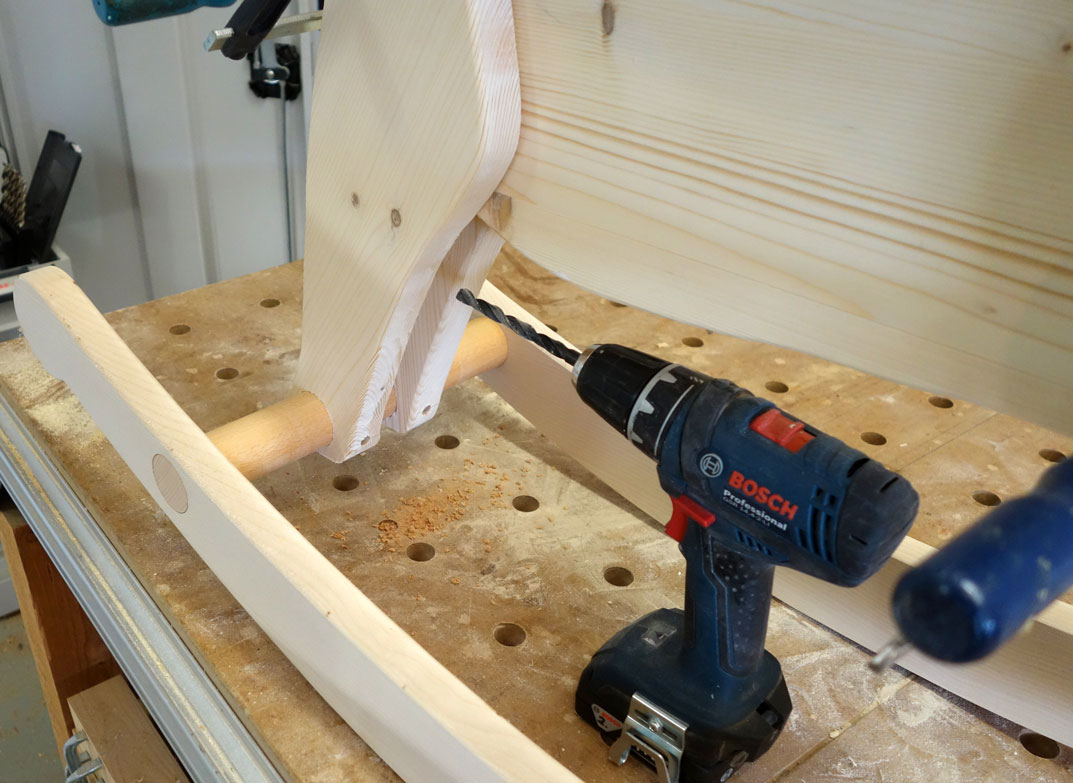

Loch für den Holzdübel an dem Rundholz gebohrt
Loch für den Holzdübel an dem Rundholz gebohrt
"Dübelfixe" weisen den genauen Lochmittelpunkt für die Holzdübel
"Dübelfixe" weisen den genauen Lochmittelpunkt für die Holzdübel

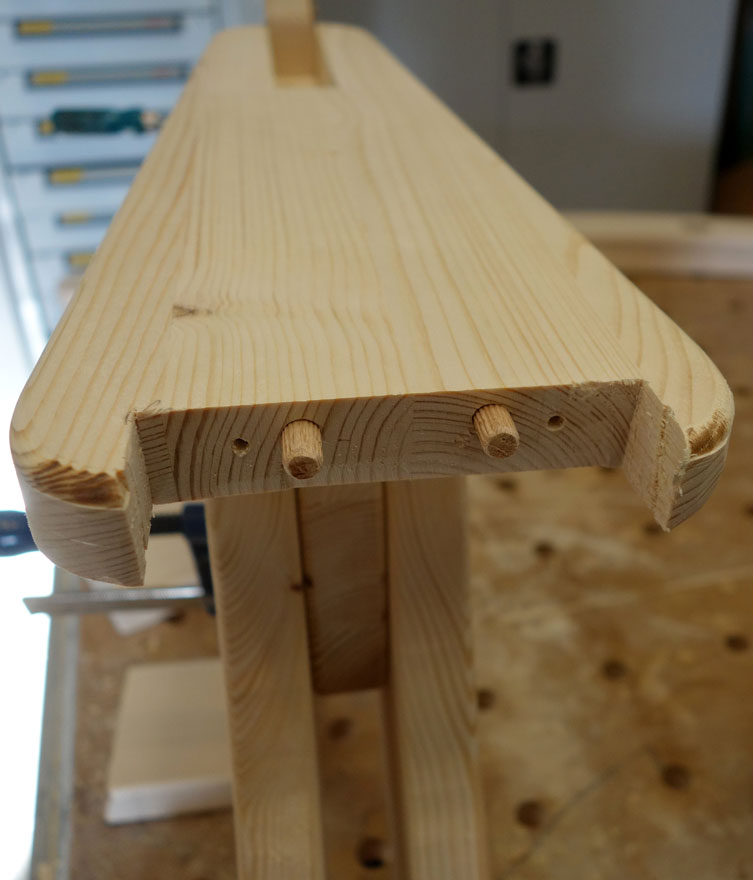

Eingeleimte Holzdübel
Eingeleimte Holzdübel
Diese Dübel sind nur einseitig eingeleimt. Die Löcher der Gegenseite bleiben leimfrei und dienen zur Stabilisierung der Rückwand
Die "Dübelfixe" dienen zur Orientierung der Dübellöcher an der Sitzfläche
Die "Dübelfixe" dienen zur Orientierung der Dübellöcher an der Sitzfläche
Dübellöcher an der Sitzfläche gebohrt
Dübellöcher an der Sitzfläche gebohrt
Dübelfix zur Kennzeichnung der Position
Dübelfix zur Kennzeichnung der Position
